Quais são as 4 partes principais de um rolamento rígido de esferas?

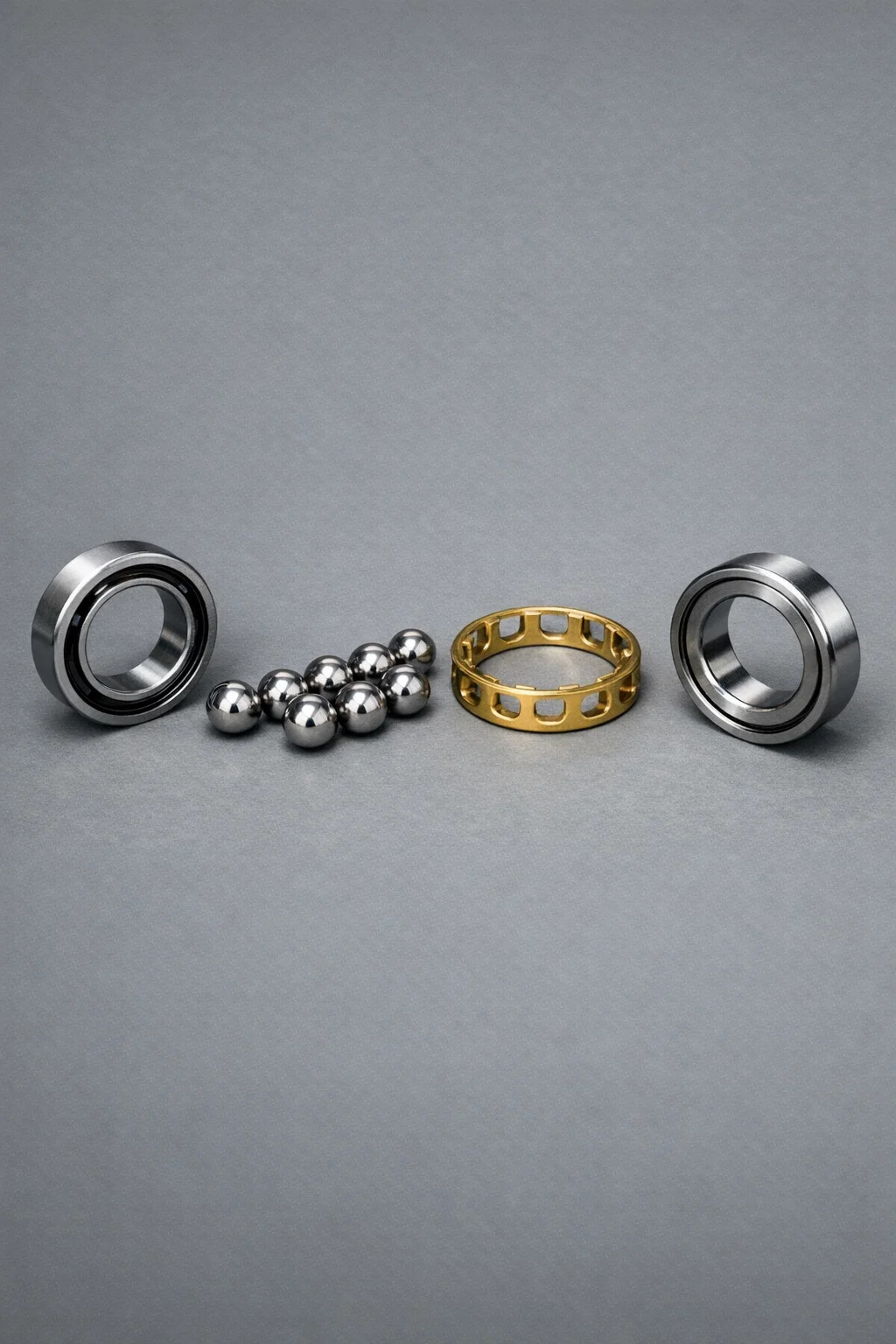

Para entender um rolamento rígido de esferas , basta desmontá-lo para revelar sua estrutura muito simples e clara. É como um “sanduíche de precisão” cuidadosamente projetado, composto principalmente de quatro partes:

1. Anel Externo

Localização: Este é o anel mais externo do rolamento.
Função: Sua superfície externa geralmente é fixada na base ou carcaça da máquina. O lado interno do anel externo possui uma "pista" circular profundamente ranhurada.
Entendimento simples: é como uma “parede” circular que mantém todas as peças no lugar, fornecendo um trilho externo por onde as esferas de aço correm.

2. Anel Interno

Localização: Este é o anel mais interno do rolamento.
Função: Seu furo interno é encaixado diretamente no eixo giratório. O lado externo do anel interno também possui uma "pista" de sulco profundo, diretamente oposta à pista do anel externo.
Entendimento simples: é a "vestimenta justa" do eixo, girando rapidamente com o eixo e trabalhando com o anel externo para formar uma camada para as esferas de aço rolarem.

3. Esferas de aço/elementos rolantes

Localização: Imprensada entre as ranhuras dos anéis interno e externo.
Função: Estas são as partes que realmente “funcionam”. Eles reduzem o atrito ao mínimo rolando em vez de deslizar.
Entendimento simples: como as rodas na parte inferior dos patins. Por causa dessas esferas lisas e redondas, o eixo gira suavemente como se estivesse lubrificado.

4. Gaiola/Retentor

Localização: Como pequenas garras, separando as esferas de aço uma a uma.
Função: Sua função é manter as esferas de aço “alinhadas”. Sem ele, as esferas de aço se aglomerariam e colidiriam, e o rolamento não seria capaz de girar.
Entendimento simples: É o “oficial disciplinador” do rolamento, garantindo que cada esfera de aço permaneça em sua posição, sem correr ou colidir.
